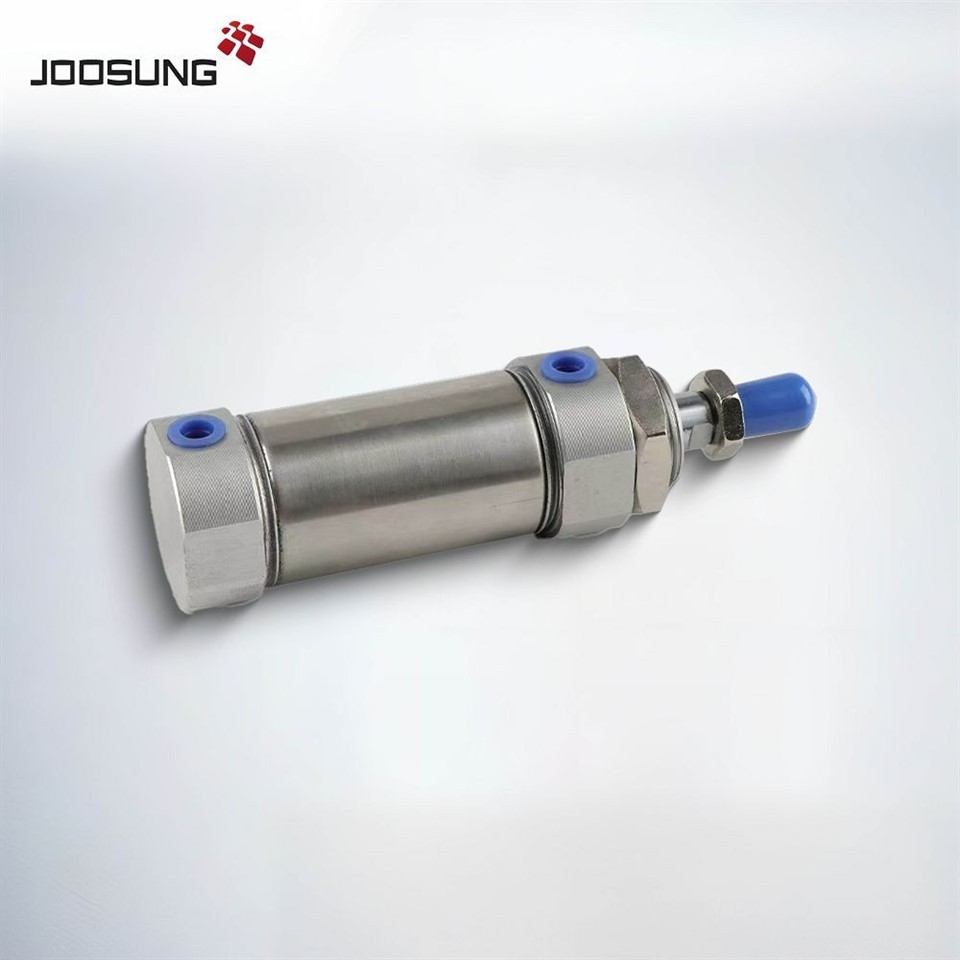

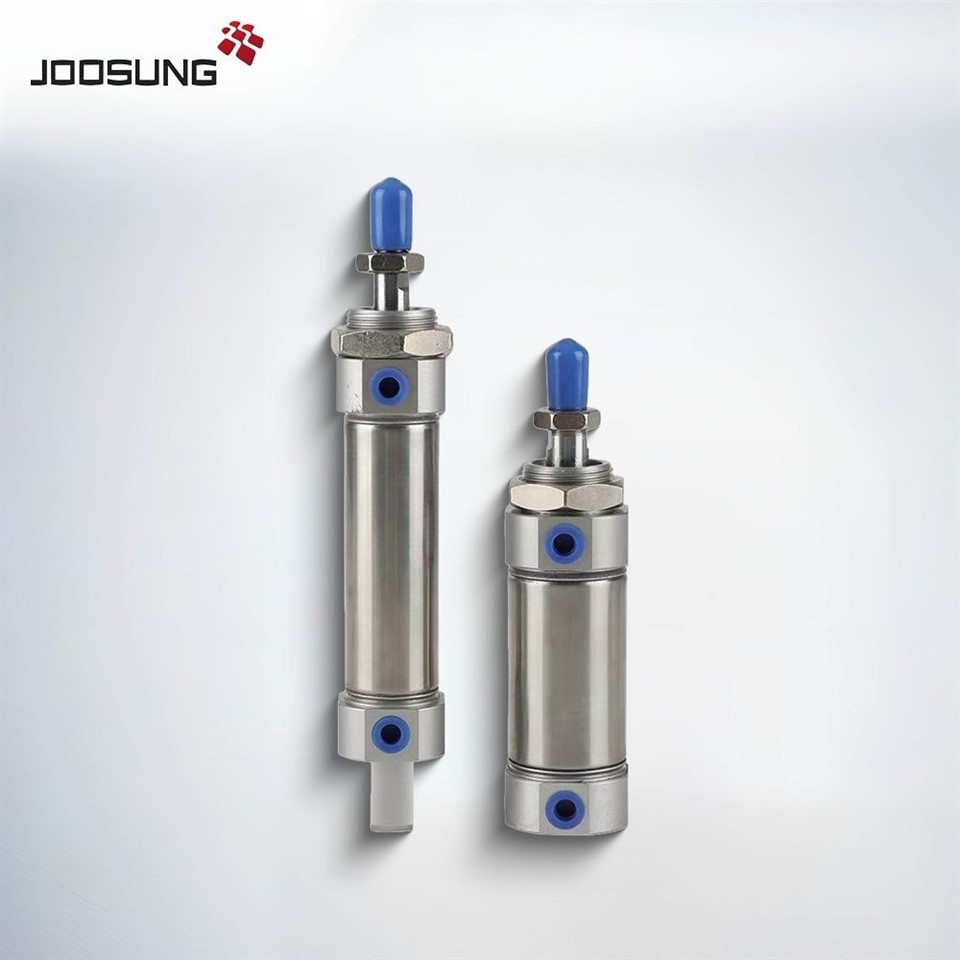

Tha an t-sreath MF Stàilinn Mini Sorcadair air a innleachadh a rèir inbhe JIS agus air a dhealbhadh airson siostaman giuthais cuibhrichte àite. Leis an tiùb cruinn de stàilinn gun staoin, structar ròin dà-shlighe le loch-tasgaidh ola, agus air a thogail ann an pad buaidh an-aghaidh, bidh an siolandair MF a’ lìbhrigeadh obrachadh rèidh, earbsach fhad ‘s a tha e a’ gabhail a-steach clisgeadh stiùiridh aig àm tionndadh stròc.
Tha an cruth teann aige -nas giorra na siolandairean ISO 6432 de tholladh is stròc co-ionann- ga dhèanamh air leth freagarrach airson innealan teann, fèin-ghluasad obair-lann, agus àrainneachdan bìdh no leth-chonnsair a dh’ fheumas seasamh an-aghaidh creimeadh agus glainead.
|
Mar a dh’ òrduicheas tu sreath MF Pneumatic Sorcadair |
||||||
|
M |
F |
32 |
50 |
20 |
S |
CM |
|
Modail |
Meud toll |
Siolandair |
Stròc a ghabhas atharrachadh |
Magnaid |
Còmhdach cùil |
|
|
F: Mini siolandair (cleasachd dùbailte) |
20mm |
Chan e an còd seo |
Falamh: Às aonais magnet |
CA: Seòrsa pivot |
||
|
FC: Siolandair beag (cleasachd dùbailte le cuisean) |
||||||
|
SF: Mion-siolandair (putadh cleasachd singilte) |
25mm |
|||||
|
TF: Mini-siolandair (tarraing aon-cleasachd) |
||||||
|
FD: siolandair beag (slat dhùbailte) |
32mm |
S: Le magnet |
Chan e an còd seo |
|||
|
FCD: siolandair beag (slat dhùbailte le cuisean) |
||||||
|
FJ: siolandair beag (stròc a ghabhas atharrachadh) |
40mm |
10 20 30 40 50 75 100 |
||||
|
FCJ: siolandair beag (stròc a ghabhas atharrachadh le cuisean) |
||||||
A ' coimhead airson asiolandair stàilinn làidir agus teannairson an t-siostam itealain fhànais teann agad?
Tha anSreath MF Mini Sorcadaira’ tabhann tomhasan a tha a’ gèilleadh ri JIS, taiseadh an-aghaidh buaidh, agus an aghaidh creimeadh àrd ann an dealbhadh sàbhalaidh àite.
Cuir fios thugainn a-nis airson dàta, modalan CAD, agus rèiteachaidhean àbhaisteach no luachan sampall!
|
Sònrachadh |
|||||
|
Meud toll (mm) |
20 |
25 |
32 |
40 |
|
|
Seòrsa cleasachd |
Cleasachd dùbailte, Cleasachd dhùbailte le cuisean, Cleasachd singilte |
||||
|
Fliuch |
Adhair (ri bhith air a shìoladh le eileamaid sìoltachain 40μm) |
||||
|
Ag obrachadh |
Cleasachd dùbailte |
0.15~1.0MPa(22~145psi)(1.5~10.0bar) |
|||
|
Cleasachd singilte |
0.2~1.0MPa(28~145psi)(2.0~10.0bar) |
||||
|
Bruthadh dearbhaidh |
1.5MPa(215psi)(15bar) |
||||
|
Ìre teòthachd |
-20~70 |
||||
|
Raon astair mm/s |
Cleasachd dùbailte: 30 ~ 800 Cleasachd singilte: 50 ~ 800 |
||||
|
Fulangas stròc |
0~150+16°>150+1;5 |
||||
|
Seòrsa cuisean |
Sreath MFC/MFCD/MFCJ:Cluasag caochlaideach;Sreath eile: Bumper |
||||
|
Meud port [Nòta 1] |
1/8" |
1/4" |
|||
|
Modail sreath |
Modalan rim faighinn |
|
MF 20 sreath |
MF20-25, MF20-50, MF20-75, MF20-80, MF20-100, MF20-125, MF20-150, MF20-160 MF20-175, MF20-200, MF20-250, MF20-300 |
|
MF 25 sreath |
MF25-25, MF25-50, MF25-75, MF25-80, MF25-100, MF25-125, MF25-150, MF25-160 MF25-175, MF25-200, MF25-250, MF25-300,MF25-5, MF25-300, MF25-5-25 |
|
MF 32 sreath |
MF32-25, MF32-50, MF32-75, MF32-80, MF32-100, MF32-125, MF32-150, MF32-160 MF32-175, MF32-200, MF32-250, MF32-300,MF32-2-2 |
|
MF 40 sreath |
MF40-25, MF40-50, MF40-75, MF40-80, MF40-100, MF40-125, MF40-150, MF40-160 MF40-175, MF40-200, MF40-250, MF40-300,MF40-040, MF40-300,MF40-040 |
